樹脂工藝品模具硅膠簡介

樹脂工藝品模具硅膠即樹脂工藝品專用模具硅膠，具有耐高溫性能，能夠承受樹脂原料高溫，是翻模樹脂工藝品和硅膠模具制造的首選原材料。

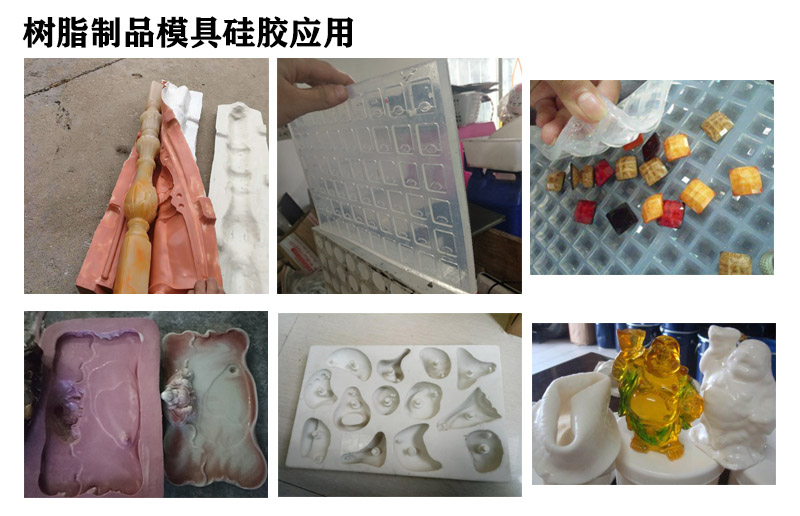

樹脂工藝品模具硅膠用途

樹脂工藝品模具硅膠適合各種工藝品的硅膠模具制作，如：玻璃樹脂、環(huán)氧樹脂、Pu樹脂、燈飾、蠟燭等工藝品的復(fù)模及精密的模具制造。無論是復(fù)雜的大件或是花紋精細的小件都能很好的復(fù)制出來。

樹脂工藝品模具硅膠特點

1.該產(chǎn)品可耐高溫180℃-300℃，要是加入了特殊耐燒材料，耐高溫度會更高；

2.縮水率＜1‰；

3.拉力、抗撕裂強度等各項性能較好；

4.做出來的模具翻模次數(shù)多，使用壽命長久，比普通硅膠更節(jié)約成本；

5.該產(chǎn)品硬度、固化時間和顏色均可按照客戶需求進行調(diào)整。

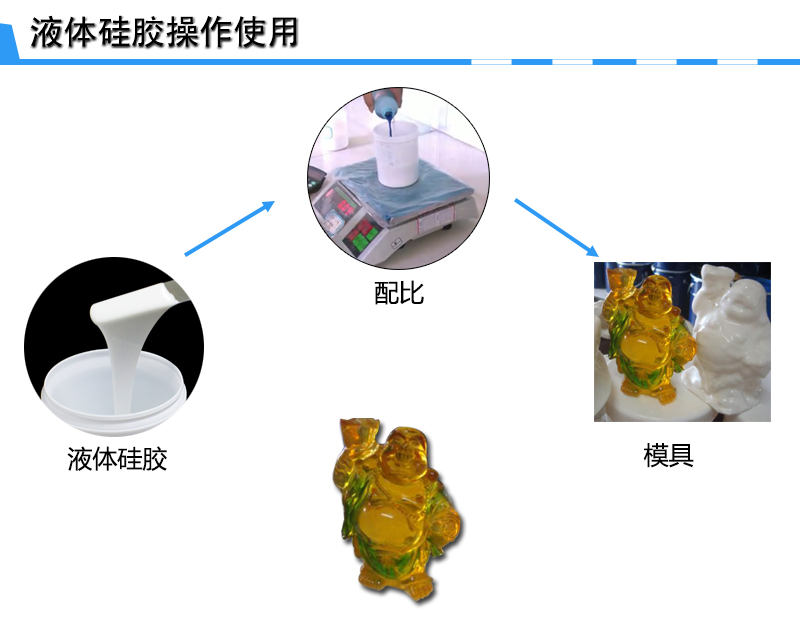

樹脂工藝品硅膠模具制作

1.將模具膠與固化劑按重量比100:2~3進行配比混合攪拌均勻；

2.將混合攪拌均勻后的硅膠放入抽真空機進行抽真空排氣泡處理，這樣做的好處就是讓做出來的產(chǎn)品光滑無氣泡（沒有真空機的可以延長固化時間，讓氣泡自然排出，但效果不是很理想）；

3.在已經(jīng)制作好的模種及模框上噴（涂）上一層脫模劑，將模種固定在中間，把排完氣泡的液體硅膠緩慢平穩(wěn)的倒入模框內(nèi)，直至硅膠完全覆蓋住模種，然后靜止等其完全固化；

4.等到模具硅膠完全固化后即可進行脫模，取出硅膠模具進行邊緣處理；

5.一般硅膠模具做好建議放置24小時后在進行投入使用，可發(fā)揮出模具的最佳使用效果。

樹脂工藝品模具硅膠操作注意

1.操作過程中不建議添加硅油，若必須要添加請咨詢自己的供貨商問其添加比例，切勿自己私自添加而導(dǎo)致硅膠性能下降；

2.配比后的硅膠要盡快在操作時間內(nèi)使用完，避免造成原料浪費；

3.硅膠與固化劑一定要攪拌均勻，防止出現(xiàn)硅膠不固化的現(xiàn)象；

4.該產(chǎn)品屬于縮合型模具硅膠，不能與加成型硅膠混合使用。

樹脂工藝品模具硅膠參數(shù)

注: 以上參數(shù)僅為常規(guī)參數(shù)，如有特殊需求請與我司聯(lián)系；固化后硬度、粘度、操作時間、可隨客戶需求來特別調(diào)整提供。
